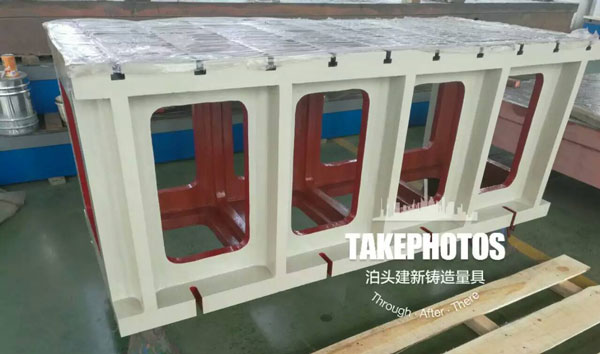

铸铁方箱按JB/T3411.56-99标准制造,材料HT200,用于零部件平行度、垂直度的检验和划线,万能方箱用于检验或划精密工件的任意角度线。
高精度的铸铁方箱可以作为小型的平台使用,也可以作为直角测量的基准,还可以作为等高的铸铁垫箱使用。铸铁方箱和纵横方箱各有一条V型槽,也可以作为轴类的夹具。

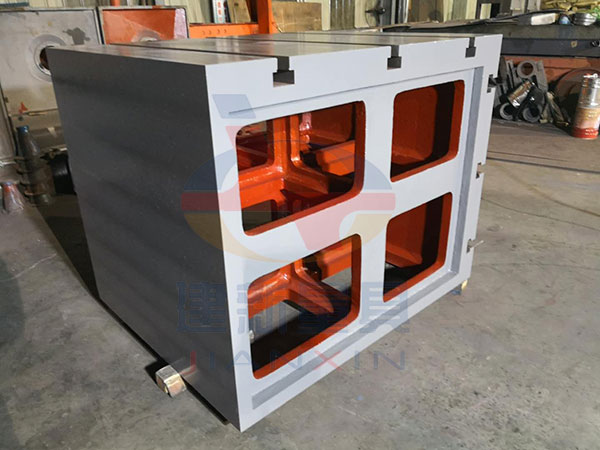

T型槽方箱用于精密工件的机械加工,T型槽方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体,可加工T型槽。(可按用户需要求加工定做)
磁性方箱的用途:在工业生产中用于检测零部件平行度、垂直度的器械,磁性方箱还可以根据检测结果在重要位置做出划线,是测量中重要检测工具。并具有:精度高、不易变型、耐磨性强等优点。能在重负荷及一般温度下保持稳定。
建新铸造公司是华北一个久负盛名的铸铁平台和铸铁量具的生产商,出口商。产品线包括铸铁平台平板,三维柔性焊接平台、试验平台、铁地板、三坐标测量平台、T型槽装配平台、检验划线平台、 T型槽地轨,机床机械铸件,花岗石平台及量具等,多年来积累了大量的行业经验,为东风汽车、厦门金龙、济南重卡、中汽研、一汽丰田、北方车辆研究所等主机厂家做过各种型式的铸铁平台。我们是具有近40年历史的老企业,业界口碑一直非常良好。
我们期待可以用多年地行业经验帮您解决切实地工作问题。京沪高铁-沧州西站是离我公司最近的高铁站点,欢迎您的来访或者电话交流!
规格 mm |
工作面的 平面度 |
工作面的垂直度、 平行度及V型槽对 底面和侧面的平行度 |
|||||
精度等级um | |||||||
1 | 2 | 3 | 1 | 2 | 3 | ||
100 | 3.5 | 7 | 15 | 7 | 15 | 30 | |
150 | 4 | 9 | 17 | 8 | 18 | 35 | |
200 | 4.5 | 10 | 20 | 9 | 20 | 40 | |
250 | 5 | 11 | 22 | 10 | 22 | 45 | |
300 | 5.5 | 12 | 25 | 11 | 25 | 50 | |
350 | 6 | 13 | 27 | 12 | 27 | 55 | |
400 | 6.5 | 15 | 30 | 13 | 30 | 60 | |
500 | 8 | 17 | 35 | 15 | 35 | 70 |
