铸铁平台/平板

铸铁平台/平板,铸铁平台平板量具
泊头市建新铸造量具有限责任公司是泊头铸铁检验平台的专业生产厂家。供应铸铁基础平台、铸铁划线平台、铸铁检验平台、铆焊平板、机床工作台等铸造产品的现货或定做

泊头市建新铸造量具有限责任公司是泊头铸铁检验平台的专业生产厂家。供应铸铁基础平台、铸铁划线平台、铸铁检验平台、铆焊平板、机床工作台等铸造产品的现货或定做。

铸铁平台用途:

平台可以用于检验机械零件平面度、平行度、直线度等形位公差的测量基准,也可用于精密零件的划线和测量、实验、铆焊、焊接、基础、工作台等。

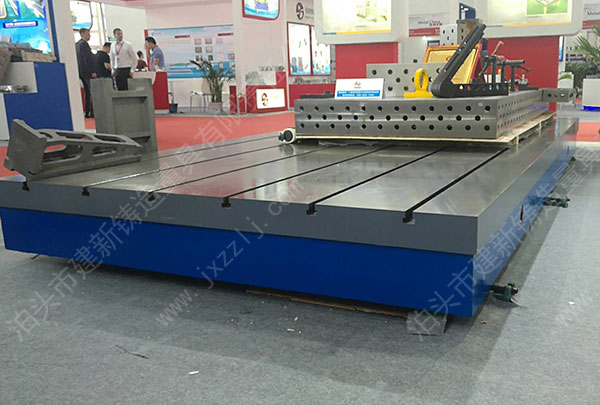

铸铁平台

铸铁平台按照用途分:

铸铁平台可以分为:基础平板、划线平板、检验平板、铆焊平板、焊接平板、火工平板、钳工平板、研磨平板、刮砂平板、压沙平板、试验平板、机床工作台(如:落地镗床工作台)、三座标平板、模具垫板、拼装平板(也叫装配平板)。

按照形状分类:普通平板(普通平台)、圆形平板(也叫圆平板/圆平台/圆形平台)、方平板(方平台)
按照表面工艺可以分为:平面平板和T型槽平板(T型槽平台)

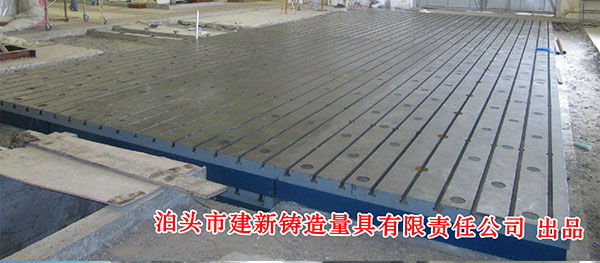

建新铸铁平台的加工现场:

建新铸铁平台的加工现场



建新铸铁平台的包装:

铁板包装和木制包装两种形式,平台表面用塑料膜封装,这种包装适于平板内陆运输,并有良好的防潮、防震、防锈和防野蛮装卸等保护平板的措施,以确保安全运抵现场。

建新铸铁平台的包装

建新铸铁平台的运输:

运输是保证平板不变形的一个重要环节,所以运输平板时要保证不超载,不超速,不疲劳驾驶, 不在天气恶劣的情况下运输

铸铁平台运输

建新制造标准:
平台按国家GB7947-1999标准制造。精度等级有0、1、2、3、级及精刨,平台制成筋板式和箱体式,工作面有长方形、正方形或圆形。工作面采用刮削工艺,工作面上可加工V形、T形、U形槽和圆孔、长孔等。

建新铸铁平台使用现场:

关于建新(About JianXin)

建新铸造公司是华北一个久负盛名的铸铁平台和铸铁量具的生产商,出口商。产品线包括铸铁平台平板,三维柔性焊接平台、试验平台、铁地板、三坐标测量平台、T型槽装配平台、检验划线平台、 T型槽地轨,机床机械铸件,花岗石平台及量具等,多年来积累了大量的行业经验,为东风汽车、厦门金龙、济南重卡、中汽研、一汽丰田、北方车辆研究所等主机厂家做过各种型式的铸铁平台。我们是具有近40年历史的老企业,业界口碑一直非常良好。

我们期待可以用多年地行业经验帮您解决切实地工作问题。京沪高铁-沧州西站是离我公司最近的高铁站点,欢迎您的来访或者电话交流!

建新铸造量具公司

建新铸造电话

铸铁平台规格

铸铁平台规格表:

①100mm×200mm-400mm×400mm(本规格适用于研磨压砂平板)精度为0级、1级、2级。

②400mm×600mm-1500mm×2500mm(本规格适用于人工刮研平板)精度为1级、2级、3级。

③1500mm×3000mm-2000mm×3000mm(本规格适用于人工刮研平板)精度为2级、3级、精刨。

④2000mm×4000mm-3000mm×10000mm/4000mm×8000mm精度为3级和精刨。

规格
(长×宽)
mm
精度等级
0级 1级 2级 3级
平面度公差(um)
200×200 3.5 7 14 27
300×200 4 8 15 30
300×300 4 8 15 30
300×400 4 8 16 32
400×400 4.5 8.5 17 34
400×500 4.5 9 18 35
400×600 5 10 19 37
500×500 5 10 19 37
500×600 5 10 19 39
500×800 5.5 11 21 43
600×800 5.5 11 22 44
600×900 6 11.5 23 46
1000×750 6 12.5 25 50
1000×1000 7 13.5 27 54
1000×1200 7 14 29 58
1000×1500   16 32 63
1000×2000   18.5 37 74
1500×2000   20 40 80
1500×2500   22.5 45 90
1500×3000   25 50 100
2000×2000   22 44 88
2000×3000   27 53 106
2000×4000   32 64 127
2000×5000   37 75 150
2000×6000   43 86 172
2000×7000   49 97 194
2000×8000   54.5 109 218
2500×3000   28.5 57 114
2500×4000   33 67 133
2500×5000   39 77 154
2500×6000   44 88 176
2500×7000   50 99 198
2500×8000   55 110 221
3000×3000   30.5 61 122
3000×4000   35 70 140
3000×5000   40 80 160
3000×6000   45 90.5 181
3000×7000   51 101 203
3000×8000   56 112.5 225
4000×4000   39 78 156
4000×5000   43 87 174
4000×6000   48 96.5 193
4000×7000   53 107 213.5
4000×8000   59 117 235

质量检测:
1、工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
2、 工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清除型砂、且表面平整,涂漆牢固。各棱边应修钝。在精度等级低于"00"级的平板 工作面上,对于直径小于15mm的砂孔允许用相同的材料堵塞,其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于 80mm。
3、的相对两个侧面上,应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。
4、根据用户要求,在板工作面上设置螺纹孔或沟槽后,这些部位不应出现高于工作面的凸起现象。
5、应采用优质细颗料的灰口铸铁或合金铸铁制造。
6、工作面的硬度应为HB 170-220。
7、工作面应采用刮削工艺,对于"3"级平板工作面也可以采用刨削工艺,刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um
8、应经过稳定性处理和去磁。

铸铁平面研磨:
平台在很早的时候,人们利用三块平台相互匹配以产生真平平面。一个熟练而 又有耐心的 磨石师傅可以不藉助任何量测仪器,而仅利用三平台相互匹配的 方式,做多次90度之旋转, 即可产生令人难以相信的真平程度。


铸铁平台平 面 度:
可分实验室级(Reference)、校验级(Master)、工 具室级(Working) 三级
1.AA级:其平面度= 1+1.6D2 (D为平台对角线长或直径),用於高度精密 之测定之用, 常用於实验室。

    2. A级:其平面度为AA级之两倍误差,常用於工具检验室作精密量具之检验之用。
3. B级:其平面度为AA级之四倍误差,常用於工具检验室或在现场检验量具或划线之用。

铸铁平台的使用注意事项:
在 使用时要先进行安装调试。然后,把平板的工作面擦拭干净,在确认没有问题的情况下使用,使用过程中,要注意避免工件和平板的工作面有过激的碰撞,防止损坏 平板的工作面;工件的重量更不可以超过平板的额定载荷,否则会造成工作质量降低,还有可能损坏平板的结构,甚至会造成平板变形,使之损坏,无法使用。
平 板在使用时要先进行安装调试。然后,把平板的工作面擦拭干净,在确认没有问题的情况下使用,使用过程中,要注意避免工件和平板的工作面有过激的碰撞,防止 损坏平板的工作面;工件的重量更不可以超过平板的额定载荷,否则会造成工作质量降低,还有可能损坏平板的结构,甚至会造成平板变形,使之损坏,无法使用。
