安装平台

安装平台,铸铁安装平台,铸铁平台
安装平台又叫铸铁安装平板,用于精密测量用的基准平面,适用于各种检验工作。

安装平台介绍:
又叫铸铁安装平板,用于精密测量用的基准平面,适用于各种检验工作。

铸铁安装平台工作面:
采用刮削工艺,工作面有长方形、正方形或圆形。铸铁安装平台的工作表面不应有锈迹、划痕和碰伤等外观缺陷。铸铁平台的相对两个侧面上,应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔,设计吊装位置时应考虑尽量减少因吊装而引起的变动。

铸铁安装平台安装方式:
1、垫铁安装:铸铁平台调至水平、负荷均匀分布于各支点上。环境温度(20±5)℃。使用时应避免振动。铸铁平台采用垫铁安装的优点,安装快捷、移动方便。

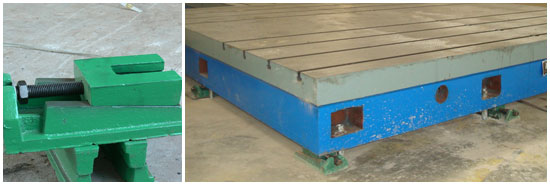

铸铁平台垫铁安装
2、地锚器安装:铸铁平台可以设计地锚器安装,首先用户根据铸铁平台的图纸做好地基和预埋孔,然后把地锚器放到提前设置的预留孔里,将铸铁平台调整水平,

铸铁平台地锚器安装
3、支架安装:铸铁平台轻放到支架上、调整支架上的微调螺栓至到铸铁平台水平。支架可减轻检验人员的劳动强度。支架高度一般在500-600mm左右。

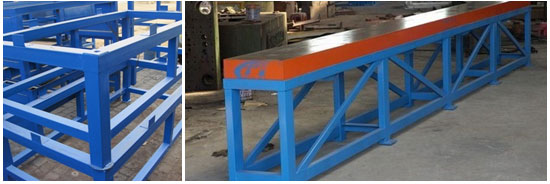

铸铁平台支架安装
4、地脚螺栓安装:铸铁平台根据用户的要求设计安装方式,地脚螺栓安装

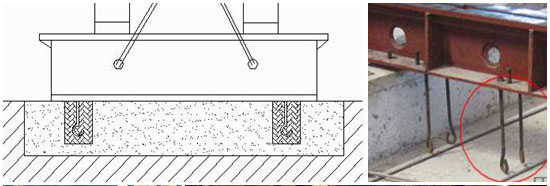

铸铁平台地脚螺栓安装

关于建新(About JianXin)

建新铸造公司是华北一个久负盛名的铸铁平台和铸铁量具的生产商,出口商。产品线包括铸铁平台平板,三维柔性焊接平台、试验平台、铁地板、三坐标测量平台、T型槽装配平台、检验划线平台、 T型槽地轨,机床机械铸件,花岗石平台及量具等,多年来积累了大量的行业经验,为东风汽车、厦门金龙、济南重卡、中汽研、一汽丰田、北方车辆研究所等主机厂家做过各种型式的铸铁平台。我们是具有近40年历史的老企业,业界口碑一直非常良好。

我们期待可以用多年地行业经验帮您解决切实地工作问题。京沪高铁-沧州西站是离我公司最近的高铁站点,欢迎您的来访或者电话交流!

建新铸造量具公司

建新铸造电话

①100mm×200mm-------------400mm×400mm(本规格适用于研磨压砂平板)精度为0级、1级、2级。

②400mm×600mm-------------1500mm×2500mm(本规格适用于人工刮研平板)精度为1级、2级、3级。

③1500mm×3000mm----------2000mm×3000mm(本规格适用于人工刮研平板)精度为2级、3级、精刨。

④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。

规格
(长×宽)
mm
精度等级
0级 1级 2级 3级
平面度公差(um)
200×200 3.5 7 14 27
300×200 4 8 15 30
300×300 4 8 15 30
300×400 4 8 16 32
400×400 4.5 8.5 17 34
400×500 4.5 9 18 35
400×600 5 10 19 37
500×500 5 10 19 37
500×600 5 10 19 39
500×800 5.5 11 21 43
600×800 5.5 11 22 44
600×900 6 11.5 23 46
1000×750 6 12.5 25 50
1000×1000 7 13.5 27 54
1000×1200 7 14 29 58
1000×1500   16 32 63
1000×2000   18.5 37 74
1500×2000   20 40 80
1500×2500   22.5 45 90
1500×3000   25 50 100
2000×2000   22 44 88
2000×3000   27 53 106
2000×4000   32 64 127
2000×5000   37 75 150
2000×6000   43 86 172
2000×7000   49 97 194
2000×8000   54.5 109 218
2500×3000   28.5 57 114
2500×4000   33 67 133
2500×5000   39 77 154
2500×6000   44 88 176
2500×7000   50 99 198
2500×8000   55 110 221
3000×3000   30.5 61 122
3000×4000   35 70 140
3000×5000   40 80 160
3000×6000   45 90.5 181
3000×7000   51 101 203
3000×8000   56 112.5 225
4000×4000   39 78 156
4000×5000   43 87 174
4000×6000   48 96.5 193
4000×7000   53 107 213.5
4000×8000   59 117 235
