基础平板

首页 产品中心 铸铁平台平板系列

基础平板

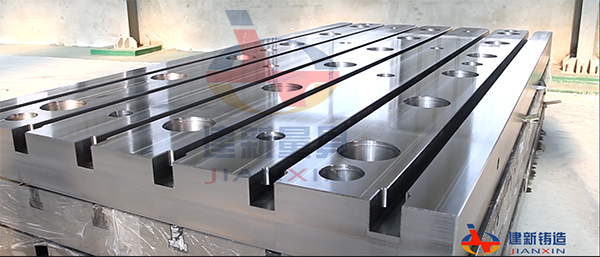

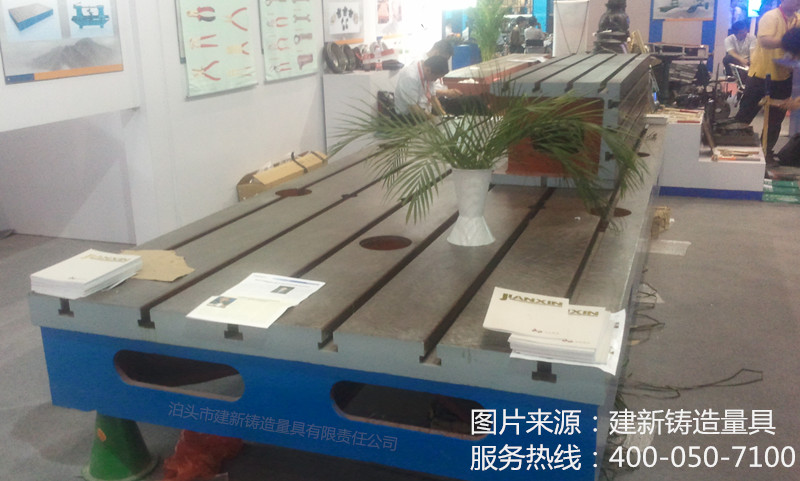

基础平板,基础平台,铸铁基础平板
础平板(基础平台)是指在工业生产中需要对一些笨重的大型工件进行加工精度的检测时,所需要的放置的平面,基础平板(基础平台)不仅可以对大型设备检验,还可以精确的测量出被检验工件的平面度

基础平板(基础平台)是指在工业生产中需要对一些笨重的大型工件进行加工精度的检测时,所需要的放置的平面,基础平板(基础平台)不仅可以对大型设备检验,还可以精确的测量出被检验工件的平面度,是工业测量中的基准平面,基础平台(基础平板)专门应用于大型设备的测量。

基础平板规格:100*100—4000*8000,(特殊规格根据需方图纸制作。)

基础平板

基础平板

基础平板、基础平台用途:

铸铁平台适用于各种检验工作,精度测量用的基准平面,用于机床机械检验测量基准,检查零件的尺寸精度或行为偏差,并作精密划线,在机械制造中也是不可缺少的基本工具。 铸铁平台材料及处理:基础平板材料为高强度铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使该产品的精度稳定,耐磨性能好。



基础平板精度:

基础平板按国家标准计量检定规程执行,分别为0、1、2、3、精刨五个等级。

基础平板工作面精度一般为一级

  • 基础平板整体的****面积可达6米长、3米宽
  • 基础平板整根的****长度可达8米长、0.37米宽
  • 基础平板和导轨都经过严格的时效处理
  • 基础平板特殊用户可专门定制



基础平板重量,基础平板型号,基础平板规格。

基础平板主要技术参数和精度参数:

  1. 基础平板平板工作面上不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
  2. 基础平板平板工作面上不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各铸造表面应彻底清除型砂,且表面平整、涂漆牢固,各税边应修钝。
  3. 在基础平板平板的相对两侧面上,应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。设置吊装位置时应考虑尽量减少因吊装而引起的变形。
  4. 基础平板平板应经稳定性处理和去磁。
  5. 基础平板平板工作面的硬度应为HB170—220或187—255之间。
  6. 主要检定项目
  7.   A、基础平板材质及表面硬度。B、形状位置公差,含名义尺寸,垂直度公差。C、外观。D、平面度。E、接触斑点。F、平面波动量。G、工作面允许挠度值。H、表面粗糙度。
  8. 精度参数。3级平板未规定接触斑点要求。1级铸铁平板要求接触斑点数在任意25×25mm平面内不少于20点。2级铸铁平板要求接触斑点数在任意25×25mm平面内不少于12点。

基础平板的使用与维护

    1.使用前用无腐蚀性汽油,将工作面的防锈油洗净,并用脱脂棉纱擦拭干净,方可使用。

    2. 温度变化会使测量产生误差,应在20±50C范围内使用。

    3. 使用时用水平仪调整到水平,使支点均匀分布各支点上。

    4. 使用时小心、严防碰撞。

    5.基础平板用完后擦净,涂无水酸性的防锈油,覆盖防潮纸,置于清洁干燥处存放。
基础平板表面质量检验:用涂色法检验。0级1级平板在每边为25毫米平方的范围内不少於25点,2级不少於20点,3级不少於12点。基础平板的材料选用高强度铸铁ht200-300。

关于建新(About JianXin)

建新铸造公司是华北一个久负盛名的铸铁平台和铸铁量具的生产商,出口商。产品线包括铸铁平台平板,三维柔性焊接平台、试验平台、铁地板、三坐标测量平台、T型槽装配平台、检验划线平台、 T型槽地轨,机床机械铸件,花岗石平台及量具等,多年来积累了大量的行业经验,为东风汽车、厦门金龙、济南重卡、中汽研、一汽丰田、北方车辆研究所等主机厂家做过各种型式的铸铁平台。我们是具有近40年历史的老企业,业界口碑一直非常良好。

我们期待可以用多年地行业经验帮您解决切实地工作问题。京沪高铁-沧州西站是离我公司最近的高铁站点,欢迎您的来访或者电话交流!

建新铸造量具公司

建新铸造电话

欢迎来到建新量具.您需要的基础平板,基础平台规格可按要求或图纸定做。

规格
(长×宽)
mm
精度等级
0级 1级 2级 3级
平面度公差(um)
200×200 3.5 7 14 27
300×200 4 8 15 30
300×300 4 8 15 30
300×400 4 8 16 32
400×400 4.5 8.5 17 34
400×500 4.5 9 18 35
400×600 5 10 19 37
500×500 5 10 19 37
500×600 5 10 19 39
500×800 5.5 11 21 43
600×800 5.5 11 22 44
600×900 6 11.5 23 46
1000×750 6 12.5 25 50
1000×1000 7 13.5 27 54
1000×1200 7 14 29 58
1000×1500   16 32 63
1000×2000   18.5 37 74
1500×2000   20 40 80
1500×2500   22.5 45 90
1500×3000   25 50 100
2000×2000   22 44 88
2000×3000   27 53 106
2000×4000   32 64 127
2000×5000   37 75 150
2000×6000   43 86 172
2000×7000   49 97 194
2000×8000   54.5 109 218
2500×3000   28.5 57 114
2500×4000   33 67 133
2500×5000   39 77 154
2500×6000   44 88 176
2500×7000   50 99 198
2500×8000   55 110 221
3000×3000   30.5 61 122
3000×4000   35 70 140
3000×5000   40 80 160
3000×6000   45 90.5 181
3000×7000   51 101 203
3000×8000   56 112.5 225
4000×4000   39 78 156
4000×5000   43 87 174
4000×6000   48 96.5 193
4000×7000   53 107 213.5
4000×8000   59 117 235
